TOMEI POWERED INC. ONLINE CATALOGUE

汎用オイルパンバッフルプレート

オイルルブリケーション

オイルパンの形状に合わせ加工・装着する 汎用型バッフルプレート

スポーツ走行時の加減速やコーナリングGによって、車両に姿勢変化や慣性力が生じたとき、オイルパン内ではエンジンオイルの偏りが発生します。

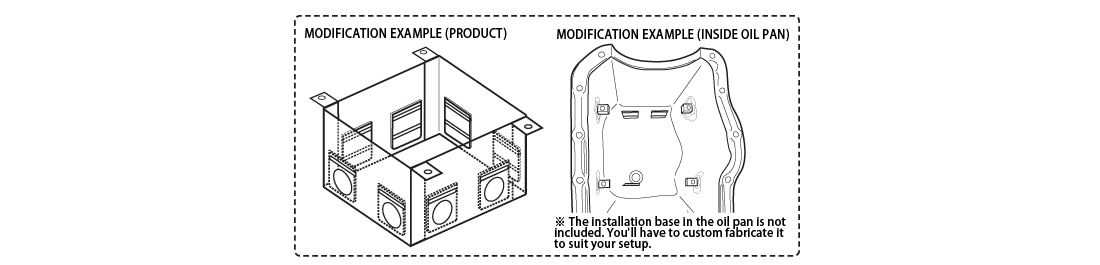

このバッフルプレートをオイルパンの形状に合わせ、また、ストレーナーを囲むように加工・装着することで、常に安定したオイル供給を実現します。

PRODUCT INFO

品番 定価(税抜) 備考
194001 ¥10,000

FEATURE / SPEC

■ オイルパン内のオイルの片寄り■ OILS BEHAVIOR IN THE OIL PAN


純正のオイルパンはオイルの片寄りが大きいと、ストレーナーの吸い口からエアを吸い込み、オイルラインの中にエアが回ります。
一瞬、一部分の油膜が切れただけでも金属同士の接触となって、爆発的に温度が急上昇し、エンジン焼き付きの原因となってしまいます。
When the oil moves away from the pickup and air gets sucked in. In an instant, the oil film is cut and there is metal contact which will see the temperatures soar. This can lead to terminal engine failure.

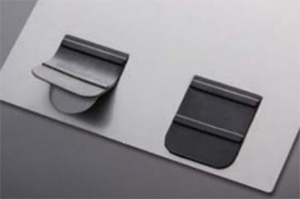

■ ワンウェイ式ゴムバルブ採用■ ONE WAY DIRECTION



ワンウェイ式のゴムバルブにより、常にストレーナー吸い口周りにオイルをキープします。The one way rubber valve keeps the strainer always submerged in oil.
SPEC

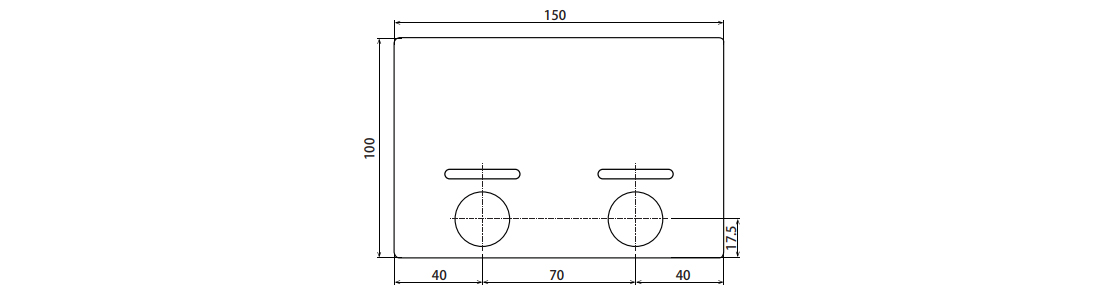

外観寸法図EXTERNAL DIMENSIONS
材質MATERIAL 板厚THICKNESS 製法MANUFACTURING METHOD 製品構成KIT CONTENTS
SUS304 t=1mm レーザーカットLASER CUT ・バッフルプレート(4)・VALVE PLATE (4)
・ステー(4)・BRACKET (4)
・ゴムバルブ(10)・RUBBER VALVE (10) ※2 Spare
・ボルトM6(8)・BOLTS M6 (4)

UNIVERSAL OIL PAN BAFFLE PLATE

OIL LUBRICATION

Universal Baffle Plate That You Can Customize To Suit Any Shape Wet Sump Oil Pans.

The cars inertial forces from acceleration, deceleration and cornering will affect the oil in the oil pan. This can also cause the "windage" phenomenon from the sloshing of the oil in the pan. Controlling these problem factors are an absolute must on performance engines, to prevent terminal engine failure. When cost factors are in place, or sump upgrade restrictions apply, this is the best affordable upgrade on the market for your engine.

PRODUCT INFO

P/N JPY NOTES
194001 ¥10,000

FEATURE / SPEC

■ オイルパン内のオイルの片寄り■ OILS BEHAVIOR IN THE OIL PAN


純正のオイルパンはオイルの片寄りが大きいと、ストレーナーの吸い口からエアを吸い込み、オイルラインの中にエアが回ります。
一瞬、一部分の油膜が切れただけでも金属同士の接触となって、爆発的に温度が急上昇し、エンジン焼き付きの原因となってしまいます。
When the oil moves away from the pickup and air gets sucked in. In an instant, the oil film is cut and there is metal contact which will see the temperatures soar. This can lead to terminal engine failure.

■ ワンウェイ式ゴムバルブ採用■ ONE WAY DIRECTION



ワンウェイ式のゴムバルブにより、常にストレーナー吸い口周りにオイルをキープします。The one way rubber valve keeps the strainer always submerged in oil.
SPEC
外観寸法図EXTERNAL DIMENSIONS
材質MATERIAL 板厚THICKNESS 製法MANUFACTURING METHOD 製品構成KIT CONTENTS
SUS304 t=1mm レーザーカットLASER CUT ・バッフルプレート(4)・VALVE PLATE (4)
・ステー(4)・BRACKET (4)
・ゴムバルブ(10)・RUBBER VALVE (10) ※2 Spare
・ボルトM6(8)・BOLTS M6 (4)
