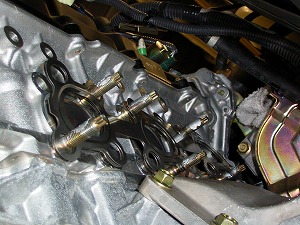

３１． ヘッド側にガスケットをはめ、スタッドボルトにＴＯＭＥＩボ
ルトスムースペースト等を塗布しておきます。

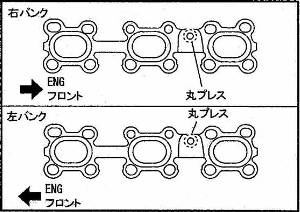

・この際ガスケットの向きに注意してください。（下図参照）
|
|
 |
||
 |
３２． エキマニ本体を取り付けナットを仮締めし、Ｏ２センサー
のカプラーを上から取れるようにしておきます。
|
|
 |
||
 |

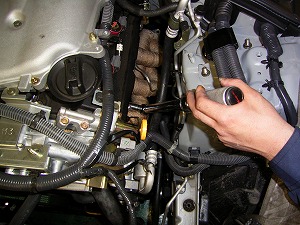

３３． エキマニのナットを本締めします。
締め付けトルク28.5～32.4N・m（2.9～3.3㎏f-m）
|
|
 |
||
 |

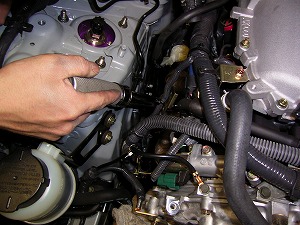

３４． 左右のフロントＯ２センサーコネクターを接続します。
|
|
 |

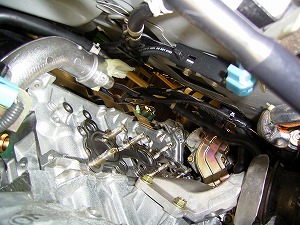

３５． 右バンクのハーネスを固定するステーのボルト２本
締めます。
|
|
 |
３６． ステアリングロアジョイントを合いマークに合わせ
ステアリングギヤＡＳＳＹに取り付けます。
|
|
 |
３７． 上下ボルトをトルクレンチを使用し締めます。
締め付けトルク23.5～29.4N・m（2.4～2.9㎏f-m）
|
|
 |

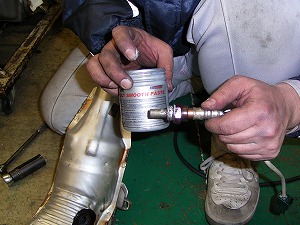

３８． 左右触媒コンバーターより、リヤＯ２センサーを外し、
ネジ部にＴＯＭＥＩボルトスムースペースト等を塗布し
ておきます。
・左右間違えないように印を付けておくこと。
|
|
 |
３９． 左右フロントストレートパイプにリヤＯ２センサーと、
ブラインドボルトを取り付けます。
・Ｏ２センサーの左右に注意して下さい。
|
|
 |
||
 |
４０． ボルトにＴＯＭＥＩボルトスムースペースト等を塗布して
おきます。
|
|
  |
４１． 写真の位置にボルトをかけておきます。
|
|
 |

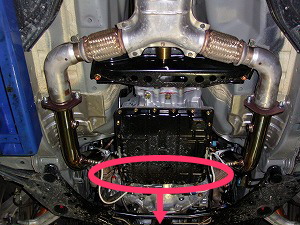

４２． 左右フロントストレートパイプを組み付け、リヤＯ２セン
サーのカプラーを接続します。
・フロントストレートパイプを取り付ける場合は、ブラッケット
は使用しません。
|
|
 |
||
